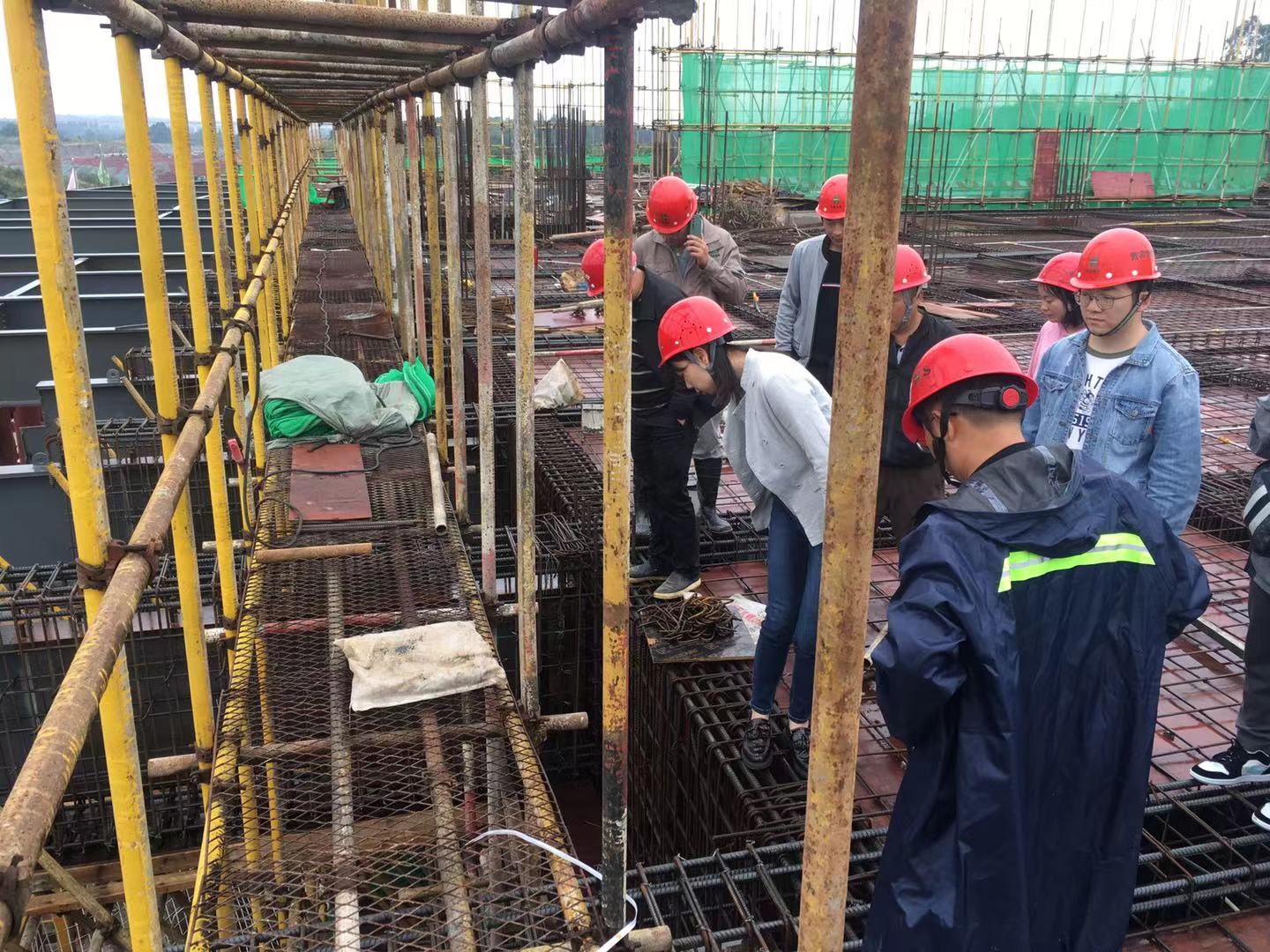

淮州新城三級綜合醫院建設項目，于2021年10月9日正式完成第一區段大懸挑鋼結構雨棚安裝，并通過建設、監理、設計、質檢站的驗收。
本工程在門診醫技綜合大樓正立面及兩側面的一、二層頂板位置設計有大懸挑鋼結構雨棚，整個鋼結構雨棚上部不設斜拉件，不同的結構標高處通過曲段相連。鋼結構雨棚的懸挑長度10.2m，其中根部的3m外包裹有大截面混凝土梁，剩余7.2m長為純鋼結構懸挑，整體造型類似于“雪糕”。

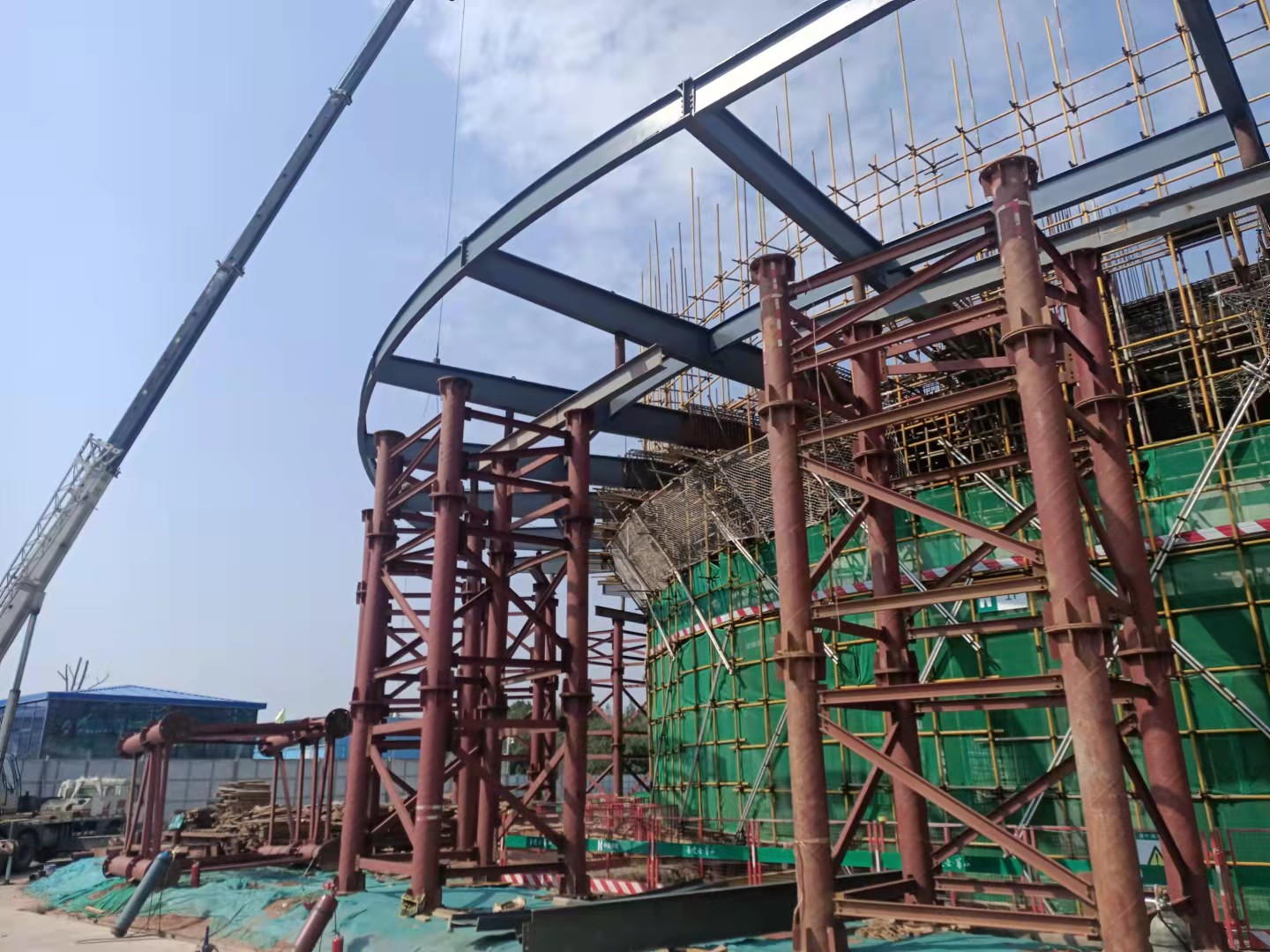

對此，項目充分運用BIM技術的應用，對原設計進行優化，通過三維建模，結合型鋼的定尺長度，確定最優分段長度，最大限度減少鋼梁的切割及浪費。同時對轉角處為弧形的鋼梁，項目通過采用全站儀+GPS+水平儀相結合的測量定位技術，有效保證弧段平面位置的準確性及整體協調性。本次安裝的懸挑鋼結構雨棚距離地面10m左右，在安裝過程中需要進行大量的焊接、拼裝等工作，為了保證懸挑鋼結構雨棚的施工安全，結合現場實際情況，項目部選用鋼桁架做為鋼雨棚支撐架，有效保證鋼雨棚安裝的安全性、經濟性、便捷性。
